Аналізатор спектру RF сигналів 35 - 6200 МГц з трекінг-генератором Nectronix SA6 (101049)

Код товару: EG_2068225


Характеристики

Бренд
Nectronix
Діапазон частот
35 - 6200 МГц
Час автономної роботи
До 3 годин
Продавець
E-gadget

Про товар

Аналізатор спектру RF сигналів від 35 до 6200 МГц з генератором сигналів

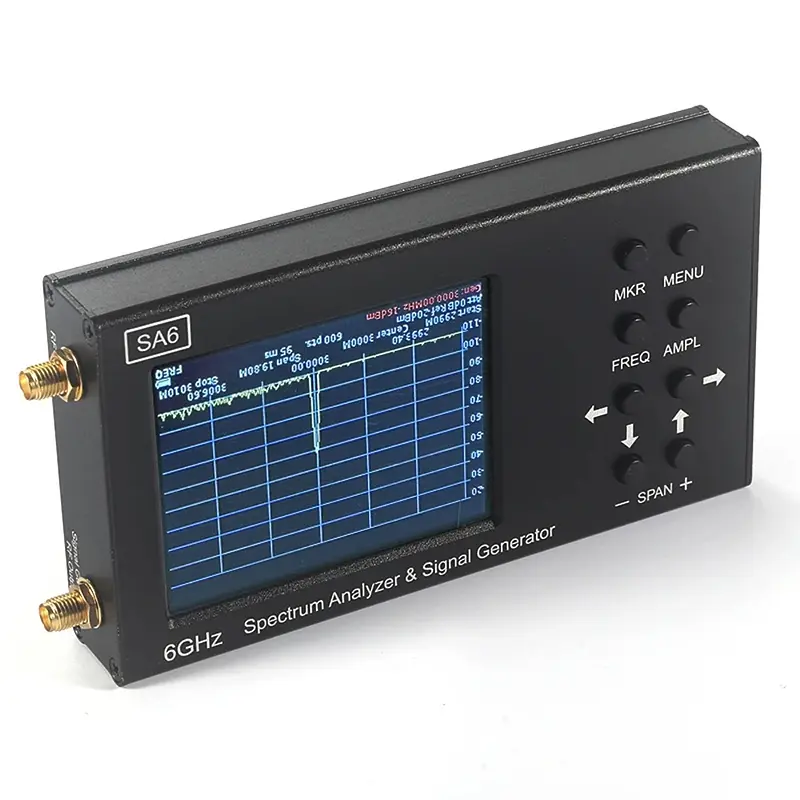

Аналізатор спектру SA6 – це портативний панорамний аналізатор спектру із вбудованим генератором сигналу, призначений для відображення спектрів сигналів у діапазоні частот від 35 до 6200 МГц. Прилад дозволяє визначити амплітуду та частоту спектральних компонентів, що входять до складу сигналу.

Важливою особливістю пристрою є наявність додаткової функції сигналу генератора, який дозволяє проводити виміри АЧХ пасивних або активних пристроїв, наприклад, фільтрів або підсилювачів. Програмне забезпечення пристрою дозволяє вимірювати КСВ та модуль зворотних втрат. Для цього необхідні зовнішній спрямований відгалужувач та набір для калібровки.

Аналізатор спектру відображає спектри сигналів усіх поширених технологій: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС тощо.

Основні особливості

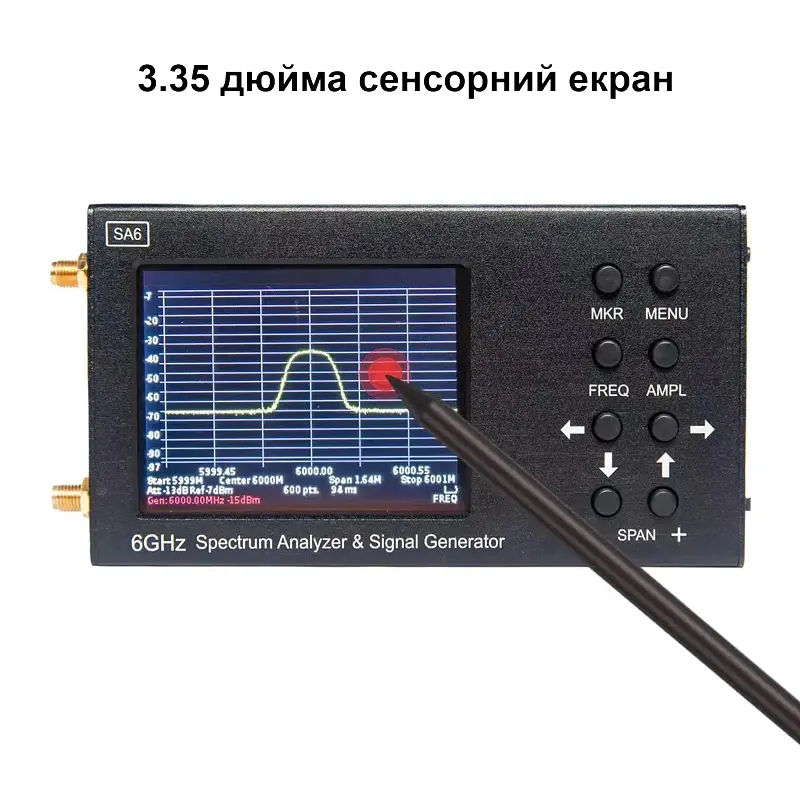

  • наявність кольорового резистивного дисплея з діагоналлю 3.2 дюйми.
  • широкий діапазон частот: від 35 до 6200 МГЦ.
  • швидке сканування діапазону частот: близько 500 мкс на точку.
  • висока точність вимірювань: 2 дБ у межах динамічного діапазону 70-75 дБ.
  • мала вага та розміри: вага всього 380 г, розміри 150х75х23 мм.
  • автономне живлення до 3 годин безперервної роботи.

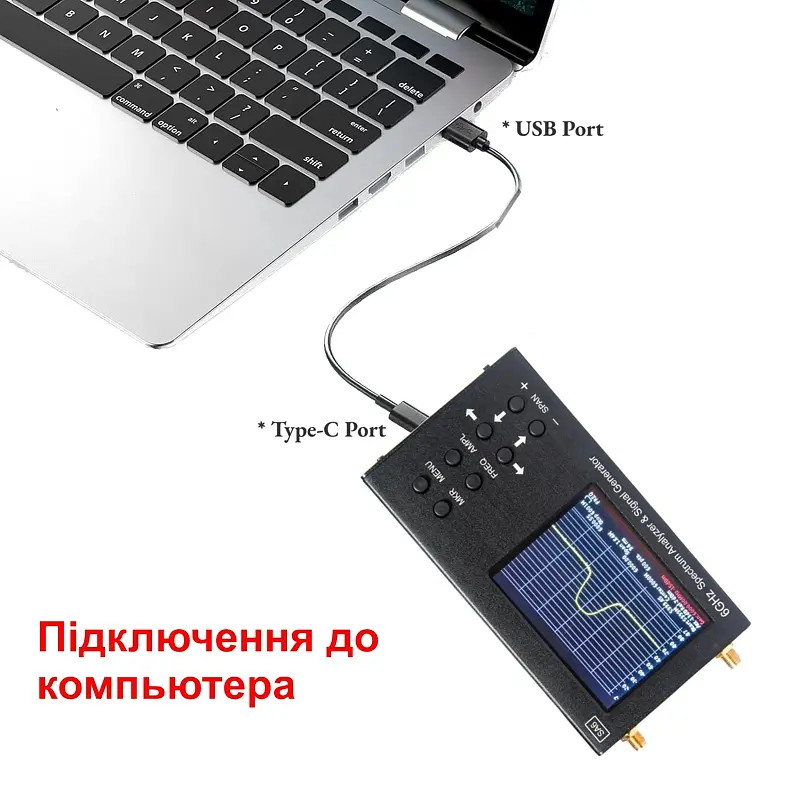

  • безкоштовне багатофункціональне програмне забезпечення та безкоштовні оновлення для керування приладом.

Технічні характеристики

  • Відображуваний діапазон частот 35 - 6200 МГц.
  • Вимірюваний діапазон частот 35 - 4500 МГц.
  • Динамічний діапазон для смуги 35-3000 МГц 75 дБ.
  • Динамічний діапазон смуги 3000-4500 МГц 70 дБ.
  • Максимальна смуга огляду 6165 МГц.
  • Смуга пропускання ПЧ (фіксована) 200 кГц.
  • Швидкість сканування при оглядовій смузі більше 100 МГц 700 МГц/сек.
  • Час огляду у смузі 100 МГц < 0,25 сек.
  • Полиця шуму у смузі до 3000 МГц < -90 дБм.
  • Полиця шуму в смузі 3000 – 4500 МГц < -85 дБм.
  • Полиця шуму в смузі 4500 – 6200 МГц < -80 дБм.
  • Хвильовий опір 50 Ом.
  • КСВ у робочому діапазоні частот < 1,5.
  • Внутрішній атенюатор 0 - 30 дБ.
  • Помилка при атенюації до 10 дБ 2 дБ.
  • Помилка при атенюації від 10 до 20 дБ 5 дБ.
  • Помилка при атенюації від 20 до 30 дБ 8 дБ.
  • Вихідна потужність трекінг-генератора -15 … -25 дБм.
  • Точність відображення сигналу в межах динамічного діапазону 2 дБ.
  • Максимальна вхідна потужність при атенюаторі 0 дБ 10 дБм.
  • Максимальна вхідна потужність при атенюаторі понад 20 дБ +20 дБм.

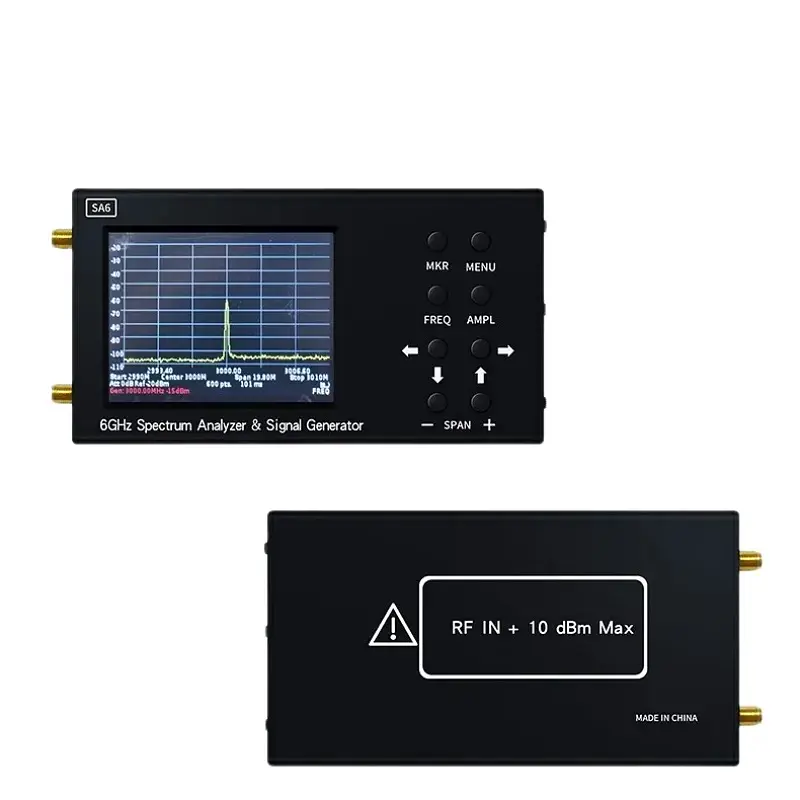

  • Максимальний вхідний сигнал, що вимірюється +10 дБм.
  • Максимальна постійна напруга на вході 25 В.
  • Максимальний струм споживання при роботі від акумулятора 450 мА.
  • Максимальний струм споживання при роботі від USB (при включеному заряді) 500 мА.
  • Акумулятор 3000 мАг.
  • Час роботи від акумулятора 3 години.
  • Час заряду акумулятора ~ 5 годин.

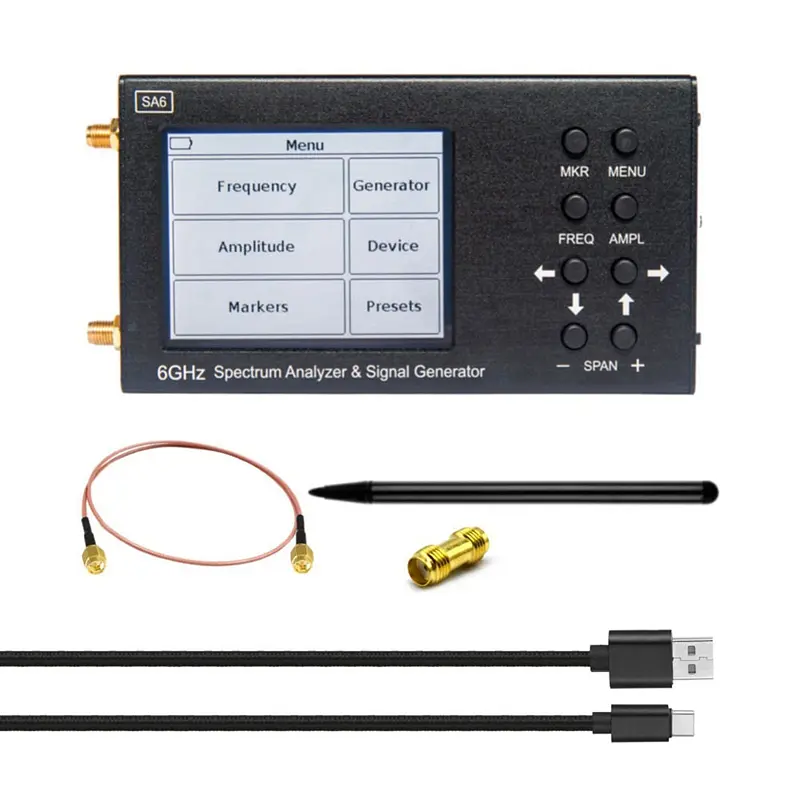

Комплектація

  • 1x Аналізатор спектру SA6.
  • 1x Перехідник SMA-Female-SMA-Female.
  • 2x Пігтейл SMA-Male-SMA-Male-RG316-0.3.
  • 1х Стилус.
  • 1x Кабель USB-USB-Type-C.

Характеристики та комплектація товару можуть змінюватися виробником без попередження. Магазин не несе відповідальність за зміни, внесені виробником.

Характеристики

Бренд
Nectronix
Діапазон частот
35 - 6200 МГц
Час автономної роботи
До 3 годин
Продавець
E-gadget

Інформація про технічні характеристики, комплектацію, склад, країну виготовлення, зовнішній вигляд товару тощо носить довідковий характер і ґрунтується на останніх доступних відомостях від виробника. Для уточнення інформації про товар можна звернутись до колл-центру Продавця або Сайту.
